Comment choisir la bonne antenne télescopique pour les équipements radio et électroniques

Une antenne mal adaptée étouffe même les équipements radio les plus avancés. Il agit comme un véritable goulot d’étranglement pour la fidélité du signal et les performances de l’appareil. Si vous ignorez cet élément vital, la portée de transmission et la clarté audio en souffrent instantanément. Les acheteurs sont souvent confrontés à un dilemme très spécifique. Vous remplacez peut-être une pièce OEM cassée sur un équipement existant. Vous pourriez moderniser une flotte de communications commerciales. Ou encore, vous recherchez peut-être des composants fiables pour la fabrication de nouveaux matériels. Quelle que soit votre situation, faire le bon choix nécessite des critères clairs. Cet article fournit un cadre fondé sur des preuves pour évaluer la durabilité mécanique, l'adaptation électrique et la fiabilité des fournisseurs. Nous évitons les trucs marketing. Au lieu de cela, nous nous concentrons sur ce qui permet à une antenne télescopique de survivre à une utilisation intensive sur le terrain tout en offrant des performances RF optimales. Vous apprendrez à faire correspondre les longueurs aux fréquences. Vous comparerez les matériaux de base et comprendrez la mécanique de base. Enfin, vous sélectionnerez exactement le bon fournisseur pour votre cas d’utilisation opérationnelle spécifique.

Points clés à retenir

• Adaptez la longueur à la fréquence : une antenne plus longue ne signifie pas automatiquement une meilleure réception ; il doit être réglé sur la longueur d'onde spécifique (par exemple, 1/4 ou 1/2 onde) de la fréquence cible.
• Le matériau détermine la durée de vie : le laiton offre une conductivité élevée, mais une antenne radio en acier inoxydable est souvent requise pour les environnements exigeant une résistance élevée à la traction et à la corrosion.
• La mécanique de base est la plus importante : la dégradation des charnières et l'inadéquation de l'impédance des connecteurs sont les deux points de défaillance les plus élevés dans les applications sur le terrain.
• La personnalisation est évolutive : pour les appareils propriétaires, une antenne fouet personnalisée génère souvent un meilleur retour sur investissement à long terme que la mise à niveau de composants disponibles dans le commerce.

Définir vos exigences matérielles et vos critères de réussite

Avant d"acheter du matériel, vous devez définir exactement comment votre équipement fonctionne dans le monde réel. La sélection des antennes commence par définir des limites opérationnelles strictes. Nous classons ces limites en trois domaines spécifiques.

1. Identifier le cas d'utilisation principal Vous devez faire la différence entre les applications de réception uniquement et les émetteurs-récepteurs actifs. Les appareils de réception uniquement incluent les radios FM ou les scanners Software Defined Radio (SDR). Ces récepteurs tolèrent raisonnablement bien les désadaptations mineures de fréquence. Les émetteurs-récepteurs, comme les radios bidirectionnelles ou les radios amateurs, transmettent l'énergie vers l'extérieur. Ils nécessitent des tolérances strictes en matière de rapport d’onde stationnaire de tension (VSWR). Un mauvais VSWR provoque une réflexion du signal. La puissance réfléchie retourne dans votre radio et endommage les circuits internes de l'émetteur. Vous avez besoin d’une résonance précise pour les émetteurs-récepteurs.
2. Définir les contraintes mécaniques Vous devez équilibrer la portabilité et le gain de signal optimal. Établissez d’abord la longueur repliée nécessaire. Une radio compacte a besoin d’une antenne suffisamment courte pour tenir en toute sécurité dans une poche ou un étui de transport. Ensuite, déterminez la longueur étendue requise. Votre antenne entièrement déployée doit physiquement atteindre la fraction mathématique correcte de la longueur d'onde de votre fréquence cible. Trouver le juste milieu entre un profil serré et une portée étendue adéquate dicte le nombre de sections.
3. Évaluez l'environnement d'exploitation Déterminez où se trouve réellement votre équipement. L’utilisation statique en intérieur permet d’utiliser des matériaux plus légers et moins coûteux. Les conditions dynamiques extérieures introduisent un stress important. Votre antenne sera confrontée aux charges de vent, à l'humidité, aux changements de température extrêmes et à des ajustements physiques fréquents. Les environnements robustes nécessitent des murs structurels plus solides et un placage métallique spécialisé.

Catégories de matériaux et approches structurelles

Le matériau de base détermine à la fois la conductivité électrique et la capacité de survie mécanique. Les fabricants utilisent principalement deux métaux pour ces composants. La sélection du bon métal évite les claquements prématurés et la dégradation du signal.

Tableau de comparaison des matériaux

Laiton standard avec placage chrome/nickel

Le laiton reste le choix traditionnel pour la plupart des appareils électroniques grand public. Il offre une excellente conductivité électrique. Les fabricants plaquent l’extérieur en laiton avec du chrome ou du nickel. Ce placage offre une résistance de base à l’oxydation et une finition polie. Le laiton est très rentable pour la production de masse.

Cependant, le laiton présente des risques spécifiques. C"est un métal relativement mou. Sous une contrainte mécanique soudaine, les tubes en laiton standard se plient ou se cassent entièrement. Si vous faites tomber une radio portable, une antenne en laiton entièrement déployée subit généralement une déformation permanente. Nous recommandons le laiton exclusivement pour les appareils intérieurs ou les environnements contrôlés.

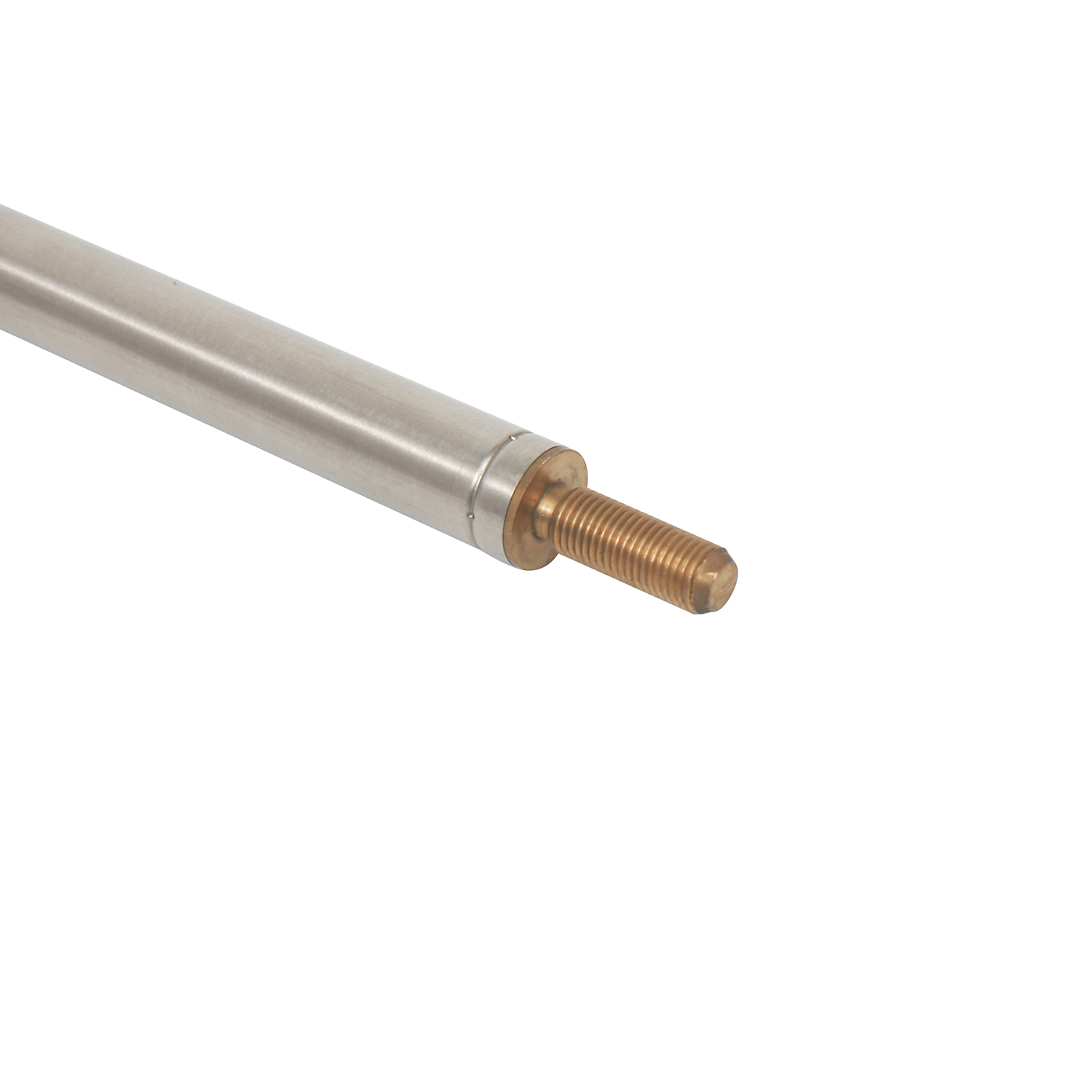

L"antenne radio en acier inoxydable

Lorsque les conditions de terrain deviennent difficiles, les professionnels se tournent vers l'acier inoxydable. Une antenne radio en acier inoxydable offre une durabilité supérieure. Il possède une incroyable résistance à la traction et résiste à la rupture sous des charges de vent élevées. L’acier inoxydable offre également une résistance naturelle exceptionnelle à la rouille et à l’oxydation. Cela le rend idéal pour les applications marines ou les flottes utilitaires extérieures.

L’acier inoxydable présente des inconvénients mineurs. Il pèse légèrement plus que le laiton standard. De plus, cela nécessite un usinage de haute qualité au niveau des articulations télescopiques. L"acier inoxydable mal usiné crée une friction rigide et granuleuse lors de l"extension des sections. Vérifiez toujours que le fabricant utilise des techniques de dessin de précision pour ses tubes en acier.

La solution d"antenne fouet personnalisée

Les composants disponibles dans le commerce ne parviennent souvent pas à répondre aux exigences spécialisées. Dans ces cas, vous devez spécifier une fabrication personnalisée. Une antenne fouet personnalisée résout des défis d’ingénierie uniques. Les fabricants OEM exigent souvent des bandes de fréquences non standard. Ils peuvent avoir besoin d'un nombre spécifique de sections télescopiques pour s'adapter à une conception de châssis exclusive. Les solutions personnalisées vous permettent également de concevoir des bases de montage propriétaires. Cela empêche les remplacements tiers non autorisés dans les écosystèmes matériels fermés.

Dimensions d"évaluation de base pour les antennes télescopiques

Vous devez évaluer chaque antenne télescopique dans deux dimensions distinctes. Les spécifications électriques dictent la qualité du signal. Les spécifications mécaniques déterminent la durée de vie du produit entre les mains de l'utilisateur.

Spécifications électriques

Gamme de fréquences et résonance
Une antenne capte efficacement les ondes radio uniquement lorsque sa longueur physique correspond à la longueur d'onde cible. Vous devez vérifier que la longueur étendue s'aligne mathématiquement avec la bande de fréquence souhaitée. Les bandes VHF, UHF et HF nécessitent des longueurs étendues radicalement différentes. Une antenne VHF quart d’onde standard s’étend beaucoup plus loin qu’un équivalent UHF quart d’onde. Ne devinez pas ces dimensions. Utilisez des formules de longueur d’onde standard pour confirmer la résonance.

Adaptation d'impédance
Votre antenne doit correspondre électriquement aux circuits internes de votre radio. La plupart des systèmes de communication commerciaux standardisent une impédance de 50 ohms. Les récepteurs de diffusion grand public utilisent souvent une impédance de 75 ohms. Si vous connectez une antenne de 75 ohms à un émetteur de 50 ohms, vous créez une inadéquation d'impédance. Cette inadéquation provoque une réflexion immédiate du signal et réduit considérablement votre puissance de transmission.

Spécifications mécaniques et de montage

Types de connecteurs
Standardisez vos points de connexion autant que possible. Les connecteurs courants incluent les supports SMA, BNC, de type F ou de simples supports à vis filetés. Évaluez soigneusement le châssis de votre appareil. Évaluez si vous aurez besoin d’adaptateurs externes. Les adaptateurs introduisent une perte d’insertion indésirable. Chaque jonction de connecteur affaiblit légèrement votre signal RF. Choisissez une antenne dotée d'une embase de connecteur native parfaitement adaptée à votre appareil.

Articulation de base
L'articulation pivotante ou articulée absorbe la plupart des abus quotidiens. Évaluez rigoureusement ce point d’articulation. Recherchez des vis à tension réglable. Les vis réglables permettent aux utilisateurs de serrer la charnière car elle se desserre naturellement avec le temps. À l’inverse, évitez les charnières à friction fixe bon marché. Les charnières fixes reposent uniquement sur l’étanchéité initiale de la fabrication. Ils s'usent inévitablement, laissant l'antenne s'effondrer sous son propre poids.

Tolérance de section
Évaluez l'ajustement par friction entre les tubes télescopiques individuels. La fabrication de haute qualité produit une résistance douce et constante pendant l'extension. Les sections lâches sont désastreuses. Un joint desserré rompt le contact électrique continu. Cela introduit un bruit électrique important, des pertes statiques et soudaines de signal pendant le mouvement.

Réalités de mise en œuvre et risques courants

Même un matériel parfaitement spécifié échoue si les utilisateurs ne le manipulent pas correctement ou ne l"installent pas correctement. Anticiper ces risques de mise en œuvre vous évite des temps d’arrêt coûteux de vos équipements.

Le piège de la défaillance de la charnière
Le point de défaillance le plus courant est la charnière de base. Les utilisateurs étendent, inclinent et replient constamment ces appareils quotidiennement. Un mouvement constant dégrade le contact métal sur métal au sein de la charnière. Vous devez aborder les techniques de manipulation appropriées. Une erreur courante consiste à tirer l’antenne vers l’extérieur en tirant sur l’extrémité supérieure la plus fine. Cela déforme les tubes supérieurs délicats. Demandez plutôt aux utilisateurs de tirer à partir de la section de base la plus épaisse. Pousser et tirer depuis la partie inférieure protège les segments supérieurs fragiles.

Rénovation d'équipements plus anciens
La mise à jour des appareils électroniques vintage introduit des maux de tête uniques. Les radios plus anciennes utilisent des connecteurs propriétaires obsolètes. Vous serez probablement confronté à des problèmes d’autorisation physique. Les bases de remplacement modernes peuvent être trop larges pour s'insérer dans les emplacements de châssis encastrés d'époque. Détaillez ces défis avant d’acheter. Vous êtes souvent confronté à un empilage d’adaptateurs. Combiner plusieurs adaptateurs pour convertir un ancien thread propriétaire en un connecteur SMA moderne semble maladroit. Plus important encore, l’empilement des adaptateurs agit comme un levier faible, se cassant facilement en cas de choc.

Compromis en matière de performances
Soyez entièrement transparent concernant les limitations de performances. Une antenne télescopique hautement segmentée introduit une légère résistance électrique à chaque joint mécanique. Comparez cela à un fil solide ou à un fouet fixe en fibre de verre. Un morceau de métal solide offre une conductivité ininterrompue. Les conceptions télescopiques sacrifient un petit pourcentage de pureté absolue du signal en échange d’une portabilité extrême. Pour la chasse aux signaux ultra-franges, un fouet solide surpasse une conception télescopique. Cependant, pour une utilisation portable quotidienne, la commodité compense largement la perte d'insertion marginale.

Sélection de fournisseurs et logique d’approvisionnement

La sélection d’un partenaire de fabrication fiable protège vos délais de production. N"achetez pas aveuglément en vous basant sur les images du catalogue. Appliquez un processus de vérification strict à votre liste restreinte de fournisseurs.

Transparence des fiches techniques
Les fournisseurs professionnels fournissent une documentation technique exhaustive. Rejetez les fournisseurs qui ne fournissent pas de graphiques VSWR clairs. Vous avez besoin de dimensions de section exactes, pas seulement de « longueur totale ». Exigez des ventilations complètes de la composition des matériaux. Si un fournisseur ne peut pas confirmer la qualité exacte de ses tubes d'antenne radio en acier inoxydable , supprimez-le immédiatement de votre liste.

Prototypage et quantités minimales de commande (MOQ)
Les acheteurs B2B sont confrontés à des contraintes d'approvisionnement strictes. Si vous recherchez une antenne fouet personnalisée de conception nouvelle , ne vous engagez jamais aveuglément dans la fabrication en série de MOQ. Évaluez d'abord la volonté du fournisseur de fournir des prototypes en faible volume. Vous devez tester le prototype physique dans le boîtier réel de votre appareil. Les tests évitent de commander dix mille unités comportant un filetage de base d'un millimètre seulement trop large.

Garantie et taux de défauts
Les composants mécaniques produits en série connaissent des pannes occasionnelles. Tenez compte de la politique de remplacement officielle du fournisseur en cas de défauts mécaniques. Posez des questions spécifiques. Vont-ils remplacer les lots présentant des joints de friction desserrés ? Comment gèrent-ils le placage extérieur qui s'écaille après un mois d'utilisation ? Un fournisseur digne de confiance garantit par écrit les tolérances de ses joints et le respect du placage.

Conclusion

Le choix du bon équipement repose sur une matrice de décision équilibrée. Vous devez trouver un équilibre entre les exigences strictes en matière de fréquence et les réalités physiques de votre environnement d’exploitation. Un environnement extérieur difficile exige des matériaux complètement différents de ceux d’un laboratoire intérieur stationnaire.

Nous conseillons aux acheteurs de donner la priorité à la compatibilité des connecteurs et à la durabilité des charnières de base. Ne vous concentrez pas sur des mesures superficielles telles que la longueur maximale absolue en extension si la charnière de base ne peut pas supporter le poids. Une antenne plus courte et robuste surpasse à chaque fois une antenne longue et souple.

Agissez dès aujourd’hui. Vérifiez les spécifications actuelles de votre équipement par rapport aux critères décrits ci-dessus. Vérifiez vos bandes de fréquences, évaluez l"usure actuelle de vos connecteurs et définissez vos facteurs de stress environnementaux. Utilisez ces données pour spécifier en toute confiance votre prochain achat.

FAQ

Q : L’extension complète d’une antenne télescopique améliore-t-elle toujours le signal ?

R : Non. Il doit être étendu à la fraction spécifique de la longueur d’onde correspondant à la fréquence surveillée. Une extension excessive au-delà du point de résonance peut désaccorder l"antenne, dégradant considérablement l"efficacité de la réception et de la transmission du signal.

Q : Puis-je remplacer une antenne fixe par une antenne télescopique ?

R : Oui, à condition que le connecteur de base (par exemple, SMA ou BNC) corresponde parfaitement. De plus, votre remplacement télescopique doit couvrir la plage de fréquences identique à celle du fouet fixe d"origine pour maintenir des niveaux d"impédance sûrs.

Q : Pourquoi mon antenne télescopique introduit-elle de l"électricité statique lorsque je la touche ?

R : Cela se produit en raison du couplage capacitif. Votre corps humain agit comme une masse ou une antenne secondaire, modifiant temporairement le réglage. De plus, des joints télescopiques usés peuvent provoquer des micro-arcs. La manipulation physique brise et reconnecte le circuit rapidement, générant une statique audible.
